Что такое шахтные котлы длительного горения на дровах – устройство и принцип работы

Шахтный котел – конструкция и принцип действия

Шахтный котел длительного горения отличается от других продолжительностью горения и особенностями устройства. Часто подбрасывать топливо не требуется, он имеет топливную камеру большого объема, горение медленное. Разработано два вида шахтных котлов: с обычным горением и пиролизный. Каждый имеет сходное устройство из двух камер: в одной сжигается топливо, во второй устроен теплообменник.

Шахтный котел с обычным сгоранием более простой по устройству. Половину всего объема занимает топка высотой почти на весь агрегат, но небольшой ширины и глубины. Сбоку или сверху находится люк для загрузки топлива. Топочное отделение при взгляде сверху внутрь напоминает шахту, отсюда такое название. Под топочной камерой находится зольник, отделенный от нее колосником. Через зольниковую дверку открывается доступ не только к нему, но и к топке. Шибером, расположенным под дверкой, регулируется поступление воздуха.

Шахтный котел не требует особого контроля за счет своей длительности горения

Вторая важная часть – камера с теплообменником, наполненным водой или, если котел не используется для водяного отопления, жаротрубный. Газы поступают в нее из топливника через отверстие и выходят через дымоход, попутно нагревая теплообменник. Из него вода по трубам поступает в систему или горячий воздух прогревает помещение.

Пиролизный котел шахтного типа имеет схожую конструкцию, но изготавливается с некоторыми дополнительными элементами:

1. 1. Камерами, в которых сгорает и догорает угарный газ. Располагаются снизу теплообменного пространства, стенки обложены шамотным кирпичом.
2. 2. Несколько труб с большим количеством маленьких дырочек. Через них подается воздух для камер сгорания и догорания.
3. 3. Вверху у стенки расположены задвижки для разделения двух камер.

Принцип действия пиролизного котла несколько другой. При топке ограничивают поступление воздуха, медленное горение вызывает образование большого количества газов, которые поступают в дополнительные камеры и сгорают. В котлах сжигают любое твердое топливо: уголь, дрова, пеллеты. Одной закладки угля хватает для пяти суток, дров – не более тридцати часов. За счет полного сгорания такие котлы обладают высоким КПД – до 90%.

Описание оборудования

Шахтные котлы длительного горения — это эффективная техника, которая характеризуется максимально возможной продолжительностью горения топлива и уникальными особенностями конструкции. Наличие топливной камеры с увеличенными размерами избавляет от необходимости частой загрузки, а благодаря специальной конструкции поддувала обеспечивается медленное горение с выделением большого количества тепла.

Наибольшее распространение сегодня получили две конструкции шахтных котлов:

1. Пиролизные.
2. С обычным горением.

Обе этих схемы исполнения имеют две камеры, в одной из которых устроен теплообменник, а вторая используется для сжигания топлива. Котел шахтного типа с нижним горением отличается простотой конструкции и имеет топку высотой на весь агрегат, что позволяет существенно упростить загрузку. Топочное отделение напоминает по своему виду шахту, что послужило названием для отопительного оборудования данного типа.

В данном видео рассмотрим шахтный котел:

Камера теплообменника выполняется по классической жаротрубной технологии. Внутри этого отсека проложены многочисленные трубы, по которым циркулирует теплообменник, нагреваемый горячим воздухом, поступающим из топливника. Дымоход может выполняться как в виде вертикальной трубы, так и коаксиального типа, который выводится через ближайшую стену на улицу.

Читать подробнее: дымоход своими руками.

Шахтные котлы длительного нижнего горения на дровах получили видоизменённую конструкцию, что позволило обеспечить максимально длительное горение. Такой котёл дополнен следующими элементами:

1. В дополнительных камерах, которые располагаются под теплообменником, происходит сжигание угарного газа, что позволяет обеспечить улучшение показателей КПД котла.
2. В пиролизную камеру проведены трубы с многочисленными мелкими отверстиями, что позволяет подавать воздух, необходимый для сгорания угарного газа.
3. Непосредственно над пиролизной камерой располагается задвижка, которая позволяет уменьшать и увеличивать интенсивность горения топлива.

Это интересно: какие дрова дают больше всего тепла.

Принцип действия такого пиролизного шахтного котла основывается на ограничении поступления в топочное отделение воздуха. Соответственно, дрова горят крайне медленно, что приводит к образованию большого количества угарного газа. Подобная конструкция позволяет обеспечить эффективность оборудования на уровне в 90%.

Устройство продолжительного горения – классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

1. 1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
2. 2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
3. 3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
4. 4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.

Как правильно топить

Для реализации преимуществ шахтного котла и повышения эффективности теплоотдачи важны 2 момента: качество топлива и правильная укладка. Дрова твердых (например, хвойных) пород содержат много смол, которые скапливаются на стенках камер, и понижают эффективность работы. Древесные брикеты, пеллеты удобны в использовании, хорошо горят, но цена на них выше.

Розжиг и настройка котла отнимают немного времени, но от правильности прохождения этого этапа зависит качество работы агрегата.

Соблюдают несложный алгоритм:

1. На колосники укладывают немного топлива, поджигают, как в дровяной печи. Спустя несколько минут пламя разгорается. Когда оно становится сильным, котел выходит в рабочий режим.
2. Проводят дозагрузку топлива. Агрегат начинает работать в пиролизном режиме.

Не меньше половины закладки должно приходиться на сухие дрова. Полена повышенной влажности укладывают сверху: к моменту горения они успевают просушиться.

Распространенная ошибка пользователей — неправильная укладка дров, отчего они застревают в шахте. Котел устроен по принципу нижнего горения, поэтому топливо должно само опускаться на жар.

Чтобы горение не прерывалось, полена должны быть немного короче расстояния между стенками загрузочного отсека. Дрова укладывают поперек шахтного отверстия: тогда они смогут беспрепятственно опускаться вниз.

Какие дрова лучше для котла шахтного типа

• Брикеты.
• Отходы древесины.
• Пеллеты.
• Опилки и щепа.

Производители рекомендуют топить котлы любой древесиной твердых сортов. Не советуется использовать смолянистые породы, так как это приводит к снижению сроков эксплуатации котла.

Как правильно укладывать дрова в шахтный котел

• Закладка выполняется поленьями, на несколько сантиметров меньше, чем размер топочной камеры.
• Дрова укладываются поперек топки, а не вдоль ее.
• Снизу располагают сухие поленья, сверху можно уложить более влажные.

Достоинства и недостатки

Твердотопливные котлы шахтного типа имеют следующие положительные характеристики:

1. Универсальность. Котёл Холмова может функционировать почти на любом типе твёрдого топлива. Можно топить конструкцию даже влажными дровами (не более 45 %).
2. Высокий КПД. Отопительные котлы отличаются высокой производительностью и, в зависимости от модели, предназначены для загородных домов, коттеджей, помещений под склад и т.д.
3. Автономность. Этот параметр относится к энергонезависимым котлам обогрева. Модели могут работать без электричества, в экономном режиме, на одной закладке топлива 12-16 часов.
4. Простота эксплуатации. Работы по загрузке топлива и чистке шахты производятся через разные люки. Для обслуживания топочных камер не нужно выключать котёл. Зола выбрасывается в специальную ёмкость, откуда её можно удалить.
5. Безопасность. Для пользования агрегатом не нужно устанавливать сложную автоматику. Попадание в помещение дыма и отравление угарным газом практически невозможно.

Что касается недостатков, можно выделить следующий пункт.

Оседание сажи и смолы. Отходы появляются в процессе топливного горения. И не всё количество газов пиролиза удаляется во вторую камеру для сжигания. Поэтому часть газов дыма постоянно есть в загрузочной камере, что приводит к скапливанию смолы на её стенках.

Как увеличить продолжительность горения

Многие желают увеличить время работы теплогенератора от одной закладки топлива, чтобы реже пополнять запас. Используют 2 распространенных метода: влажные дрова и минимальную подачу воздуха.

Внимание: существенно увеличить продолжительность горения не удастся. Недостатков у таких приемов больше, чем преимуществ.

Для наиболее эффективной работы агрегата производители котлов рекомендуют использовать дрова влажностью не выше 20%. Сырое топливо снижает КПД котла, потому что часть энергии расходуется на испарение влаги. Кроме того, образуется много сажи, смолы, все это оседает на стенках, понижая эффективность нагрева воды в теплообменнике. Сужаются газовые каналы, котел дымит.

Производители оборудования допускают использование топлива влажностью до 45% и выше, учитывая при этом возможные негативные последствия такой эксплуатации.

К подобному результату приводит перекрытие подачи кислорода ниже нормального уровня. Горение замедляется, дрова тлеют, образуется излишек сажи, который оседает на стенках, снижая эффективность теплопередачи. Перекрытие задвижки на дымоходе приводит к аналогичным последствиям.

Эффективная работа котла возможна при 60-90% мощности. Увеличить время горения можно, но в небольших пределах. Если этим злоупотреблять, дом будет хуже прогреваться, затраты на топливо окажутся выше.

Какой вид и конструкцию выбрать для самостоятельного изготовления

Выбор вида и конструкции твердотопливного котла длительного горения для изготовления его своими руками зависит от наличия навыков работы и самого материала. Для хорошего сварщика не составит труда сварить котел из листов или труб, а человеку, знакомому с печными работами легче будет соорудить кирпичный котел, вмонтировав в него готовый металлический теплообменник. То же и касается сложности конструкции. Необходимо соизмерять ее со своими возможностями и способностями. В противном же случае лучше поручить эту работу специалистам.

Ниже мы рассмотрим устройство и конструкционные особенности некоторых видов твердотопливных котлов длительного горения, которые несложно изготовить своими руками.

Дровяной котел с традиционным сжиганием топлива снизу-вверх

Устройство такого твердотопливного котла длительного горения наиболее простое, что имеет значение при изготовлении своими руками. Он может быть цилиндрической или прямоугольной формы и, соответственно, быть изготовлен из труб диаметром 400-600 мм или листовой стали. Такая конструкция представляет собой топливник высотой 1м и более, окруженный снаружи «водяной рубашкой».

Особенностью устройства этого котла является, то что загрузочная дверка находится сверху, а дымовая труба сбоку. Это позволяет, во-первых, изменять его высоту, а следовательно, и объем загрузочной камеры (он же и топливник), чем можно регулировать, длительность горения и его тепловую мощность. Во-вторых, такое расположение загрузочной дверки позволяет заполнять котел не только короткими поленьями, но и бревнами довольно большой длины (но не больше высоты камеры), устанавливая их вертикально. Топливо поджигается снизу через специальную дверку. После того, как оно загорится, с помощью регулирования подачи воздуха через поддувальную дверку регулируется скорость, а значит и длительность горения. Конструкция достаточно проста, но из-за относительно небольшой площади теплообменника (практически это только стенки камеры сгорания) расход топлива в таком котле несколько больше, чем в других, более сложных котлах длительного горения.

Рис. 1 Твердотопливный котел длительного горения с традиционным сжиганием топлива снизу-вверх

Котел длительного горения шахтного типа

Свое название такие котлы получили в связи с особенностью загрузочной камеры – она представляет собой конструкцию («шахту») высота которой значительно больше, чем размеры поперечного сечения. Загрузка топлива осуществляется сверху. Само топливо поджигается снизу, но огонь и продукты его сгорания выходят не через загрузочную камеру, как в предыдущем случае, а в соседнюю, где и располагается теплообменник.

Чаще всего теплообменник в таких котлах изготавливают в виде прямоугольника из листового металла, в который врезаны трубы для прохода огня и горячих газов – огнетрубный вариант. Хотя могут быть конструкции и с водотрубным теплообменником, когда по ее трубах протекает теплоноситель. В теплообменнике огонь и дымовые газы отдают свою тепловую энергию теплоносителю и выходят в дымовую трубу.

Рис. 2 Схема простого шахтного твердотопливного котла

Котел длительного горения сверху-вниз

Конструкция такого котла отличается тем, что процесс горения топлива в нем происходит сверху-вниз, то есть топливо, загруженное в камеру сгорания, поджигается сверху и постепенно выгорает до дна. Этот принцип используется в известной многим печке «бубафоня», только в котле имеется еще возможность нагрева теплоносителя для системы водяного отопления.

Чтобы обеспечить этот процесс в конструкцию агрегата включена телескопическая труба, посредством которой осуществляется подача воздуха к месту горения топлива. А для того, чтобы воздух распределялся равномерно, на конце трубы приварен распределительный «блин» с лопастями. Воздухоподающая труба, которая при загрузке топлива поднимается вверх, по мере сгорания топлива, под своим весом опускается и обеспечивает непрерывную подачу воздуха к месту горения.

Для того, чтобы обеспечить лучшие условия сгорания топлива, воздух предварительно подогревается в камере подогрева, расположенной в верхней части камеры сгорания. Подача воздуха, а, соответственно, скорость горения, регулируется задвижкой на входе в камеру подогрева. Но возможна и более простая конструкция такого котла – без камеры подогрева, тогда задвижку, регулирующую подачу воздуха устраивают непосредственно на верхнем торце трубы.

Теплообменник такого котла, обычно, представляет собой «водяную рубашку» вокруг камеры сгорания, но, для увеличения эффективности теплопередачи, в верхней части могут быть установлены дополнительные регистры из труб. Загрузка топлива осуществляется через верхнюю боковую дверку, а удаление золы и остатков топлива – через нижнюю.

Рис. 3 Схема котла длительного горения с сжиганием топлива сверху-вниз

Некоторые подобные конструкции предполагают наличие боковой дверки, практически на всю высоту камеры сгорания, что существенно упрощает процесс чистки котла, но усложняет изготовление.

Такие котлы, как правило круглого сечения (фото вверху). Изготовить своими руками их можно из двух труб большого диаметра (400-500 мм) и труб диаметром поменьше: для камеры подогрева воздуха — 250-300 мм, дымохода – 120-150 мм и телескопической трубы 60-90 мм. Кроме этого необходима будет листовая сталь толщиной не менее 4 мм для.

Кирпичные котлы длительного горения

Одним из недостатков большинства котлов длительного горения, изготовленных полностью из металла, является их довольно большой вес, так как размеры загрузочной камеры, а соответственно, и самого котла довольно большие. И чтобы установить их на место иногда приходится использовать грузоподъемные механизмы и даже разбирать крышу котельной или же необходимо изготавливать такой котел на месте. Те же проблемы могут возникать и при демонтаже такого котла, если он прогорел или по другим причинам.

Такого недостатка может быть лишен котел, корпус и топливник которого сложен из кирпича, а металлическим является только теплообменник, изготовленный из труб или листовой стали. Наиболее подходящая форма сечения для таких котлов прямоугольная. Кирпичная кладка ведется с учетом правил печных работ. Таким образом, может быть изготовлен, например тот же котел с традиционным сжиганием топлива или шахтного типа (рис. 4).

Рис. 4 Кирпичный котел шахтного типа

Устройство и размеры такого твердотопливного котла длительного горения могут быть подобраны с учетом индивидуальных особенностей системы отопления вашего дома и размеров котельной. Кроме того, такой котел может быть сооружен непосредственно в доме и если он будет облицован качественным кирпичом, он может стать неотъемлемой частью интерьера.

Если у вас есть некоторые навыки печных работ, то сложить такой котел несложно, при этом выполнить эту работу можно даже одному. Котел сооружается сразу на том месте, где он будет эксплуатироваться, а при необходимости, также просто может быть разобран.

Пиролизные котлы

Имеют неоднозначные позиции и даже снискали определенную репутацию «скандальных». В России их начали использовать  в бытовом сегменте, заменяя прямоточные котлы, и разница в экономичности показалась поразительной. В рабочем режиме КПД этих котлов демонстрирует огромную экономичность, достигая 80-90%. Изготовители пиролизной котельной техники «подрезали» диапазон рабочих мощностей (от 80 до 100% от номинальных параметров), потребовались тепловые аккумуляторы.  Ограничили и влажность для топлива до 20%. Впрочем, новые  модели работают на всяком топливе и при любой влажности, имея большой разброс мощностей (от 30 до 110% от номинальной). Некоторые модификации конструктивно приблизились к характеристикам шахтных котлов длительного нижнего горения и способны вполне работать более суток на одной закладке. Кстати, сходство у пиролизных и шахтных котлов действительно есть. Недаром и  производители зачастую называют пиролизные котлы («пиролизники») именуют «шахтниками», и наоборот. Пиролизные котлы, тем не менее, достаточно прочно занимают свою собственную нишу, и судя по динамике, продолжат совершенствоваться.

Пиролизные котлы с автоматикой

Пиролизные котлы, так же как и т.н. шахтники,  автоматизируются пеллетными горелками факельного типа, подразумевающими возможность автоматизации процессов загрузки топлива в саму топочную камеру. Могу только предположить, что в данном направлении в России какие-то более или менее серьезные исследовательские работы начаты, но пока нам о такого рода разработках ничего не известно.

Изготовление отопительного прибора – последовательность сборки

При сборке своими руками пользуемся чертежами, придерживаемся указанных размеров. Последовательность следующая:

1. 1. Вырезаем из 4-миллиметрового металла корпус: днище, боковые стенки, крышку, дверные проемы. Все прихватывается к днищу, которое выпускается в стороны, как на чертеже. Внутри сваркой закрепляем уголки, которые послужат полочкой для колосника.
2. 2. Стыки тщательно провариваем и приступаем к водяной рубашке из металла 3 мм. Она отступает от стенок корпуса 20 мм и, чтобы установить ее, привариваем на корпус стальные полосы. К ним привариваем обшивку.
3. 3. Установка жаровых труб сверху котла. Прорезаем отверстия в тыльной и передней стенках, вставляем несколько труб, завариваем на торцах.
4. 4. Вырезаем дверцы, привариваем изнутри две полосы, между ними укладываем асбест для уплотнения. Колосники размером 360×460 мм нарезаем из уголков и привариваем к полочкам наружным углом.
5. 5. В стенки бака врезаем штуцеры на подающий и обратный трубопроводы, патрубок дымового канала. Ввариваем воздуховод из профильной трубы 40×60 мм. К нему через фланец будет крепиться вентилятор. Воздушный вход осуществляем через заднюю стенку.
6. 6. Привариваем дверные петли и закладки для крепления декоративного каркаса. Бак котла обертываем базальтовым утеплителем, закрепляем шнуром. Крепим каркас саморезами к закладкам, устанавливаем дверцы.

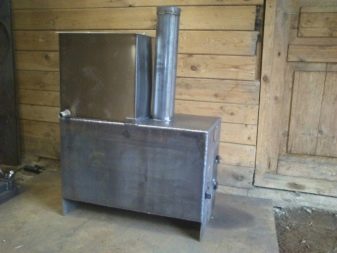

Результат сборки твердотопливного котла длительного горения

На воздуховод устанавливаем вентилятор, электронный блок сверху котла, а датчик прячем под утеплитель.

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

• уголок равнополочный 50 х 4 мм для изготовления колосников;
• труба DN50 – на теплообменник и патрубки подключения системы отопления;
• труба DN150 – на дымоходный патрубок;
• труба профильная 60 х 40 мм для воздушного канала;
• полоса стальная 20 х 3 мм;
• базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
• гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
• готовые ручки на дверцы;
• шнур, картон асбестовый.

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Вентилятор и блок управления польского производства подходит к любому самодельному ТТ-котлу

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

На фото справа видно, где находится низ водной рубашки, слева – котловой бак

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Жаровые трубы теплообменника расходятся веером от дымоходного патрубка

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

• встроить в котловой бак водяной контур подогрева воды на ГВС;
• предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
• то же – для монтажа группы безопасности;
• установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

1. Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
2. Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

Оригинальная схема котла, взятая с сайта stropuva.ru

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

1. Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
2. При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
3. Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Watch this video on YouTube

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

• труба DN 400 со стенкой 5 мм – на топливник;
• то же, DN 50 – на подачу воздуха и водяные патрубки;
• то же, DN 100 – для дымохода;
• заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
• полоса 40 х 4 мм – для распределителей воздуха;
• арматура диаметром 16—20 мм периодического профиля – на колосники;
• базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
• тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

1. Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
2. Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
3. Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
4. Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

Схему №2 можно реализовать двумя способами – сварить из 2 согнутых половинок или 6 плоских листов

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Изготовление теплогенератора

Производство работ начинается с вырезания заготовок и проемов в стенке трубы по размерам на чертеже. Из вырезанных частей делаются дверцы, к ним прилаживаются навесы и покупные ручки. Из арматуры варится колосниковая решетка, показанная на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

1. В круглой заготовке для груза прорезать отверстие, вставить в него трубу и обварить.
2. К нижней части груза приварить 6 изогнутых полос, что послужат распределителями воздуха.
3. Прикрепить к топке днище, установить внутрь колосники.
4. Вырезав отверстие по центру крышки для воздушной трубы, приладить ее к топливнику. Перед этим нужно поставить трубу с грузом на место.
5. Приварить патрубок дымохода.
6. Смонтировать водяную рубашку по выбранной схеме, герметично обварить все стыки.
7. Произвести врезки патрубков для теплоносителя.
8. Выполнить утепление и обшивку котла, установить дверцы.
9. Поставить на верх воздушной трубы заслонку.

Для распределения воздуха достаточно шести полос-распределителей

Установить автоматику и наддув на котел длительного верхнего горения затруднительно, поскольку к движущейся трубе вентилятор не приставишь. Надо смастерить гибкий рукав, а для датчика температуры предусмотреть погружную гильзу. Вложить его под утеплитель нельзя, потому что зона горения в данном виде отопителей постоянно смещается вниз.

Проводить испытания котла лучше, конечно, на улице

Чертежи котла длительного горения Холмова

Отличные технические характеристики твердотопливного котла Холмова и его простая конструкция поспособствовали тому, что появились различные чертежи и схемы, которые указывают на то, как правильно сделать агрегат такого типа самостоятельно.

Однако в полной мере и качественно выполнить дома такой котёл практически нереально. К тому же работы могут стать причиной несчастных случаев. Безопасность могут гарантировать лишь обогревательные котлы, выполненные в заводских условиях и имеющие сертификаты.

Котел шахтного типа из кирпича

Также из кирпича можно соорудить котел так называемого шахтного типа. Его конструкция отличается тем, что топливо загружается через люк в высокую загрузочную камеру (шахту — отсюда и название котла). Оно поджигается снизу, через нижнюю дверку, а горячие продукты сгорания выходят через другую камеру, в которой расположен теплообменник. Чаще всего для таких котлов используют прямоугольные теплообменники из листового металла с  врезаными в них 2-3 рядами вертикальных труб, через которые проходит пламя и горячие дымовые газы, нагревая таким образом теплоноситель (как на видео внизу). Длительность горения такого котла можно регулировать высотой шахты (загрузочной камеры) и регулировкой подачи воздуха.

Советы и рекомендации по эксплуатации

Перед запуском проводят испытания: нагнетают воздух под давлением 1,5 атм. Наблюдают за швами, предварительно промазанными мыльным раствором: нет ли разгерметизации.

Полностью загруженный топливом котел выходит на номинальную мощность за 20 минут. В течение часа расходуется в среднем 3 кг дров. Продолжительность горения при нормальном режиме зависит от вместимости бункера.

Если погода не требует высокой температуры теплоносителя, многие агрегаты переключаются на тлеющий режим. Производители советуют загружать меньше топлива. Тление плохо сказывается на состоянии газоходов, внутренней поверхности котла.

Из всех твердотопливных агрегатов шахтные самые удобные, эффективные, неприхотливые. Для загородных домов это лучшее решение проблемы с отоплением.

Особенности самодельной установки

Прежде чем браться за само дело, надо выяснить, каковы преимущества и недостатки самостоятельного изготовления нагревательного котла.

Положительными сторонами будут:

• индивидуальная конструкция (максимально полно учитывающая особенности дома и отопительной системы);
• сокращение расходов;
• приятные эмоции от хорошо выполненной работы;
• высочайшая ответственность (редко кто на больших предприятиях работает столь же хорошо).

Но при этом есть и трудности:

• необходимость самостоятельно все рассчитать;
• необходимость разбираться в конструкционных материалах;
• обязательное условие — навык владения инструментами;
• наличие свободного пространства, где можно безопасно выполнить основные работы;
• отсутствие возможности предъявить кому-либо претензии в случае нестабильного, ненормального действия котла.

Для всех хотя бы минимально подготовленных домашних мастеров любая из указанных проблем не слишком актуальна. Большинство людей отдает предпочтение твердотопливным (а не газовым или жидкостным) конструкциям, потому что их устройство проще в исполнении

При работе в кустарных условиях это обстоятельство очень важно. При этом среди твердотопливных котлов самые популярные — основанные на шахтном принципе работы, потому что они обеспечивают длительное стабильное горение

Такие системы, в свою очередь, разбиваются на два подкласса — классическую и пиролизную схемы.

Любой шахтный котел имеет две основные камеры, разделенные по вертикали. Одна из них служит для сжигания горючего, а в другой размещается теплообменник.

Большинство видеокурсов и печатных руководств показывает более простую схему организации, включающую:

• топку (на нее приходится от 50% общего объема);
• люк для погрузки (размещаемый наверху или сбоку);
• накапливающую золу камеру;
• колосник;
• дверцу для удаления золы (с шибером);
• камеры теплообменника;
• дымоход.

Когда котел включается в работу, горячий газ устремляется в камеру с теплообменником и отдает через него энергию теплоносителю. Дымовой поток устремляется в отведенную для него трубу, вода уходит в отопительный контур. Сложнее устроен пиролизный котел. Если посмотреть видео, на котором показан первый запуск такой установки, рассчитанной на 45 кВт, разница заметна вполне отчетливо. Специфика оборудования обусловлена использованием камер для сжигания и дожигания угарного газа, трубопровода для повторной подачи воздуха и стенной задвижки, разделяющей основные рабочие отсеки.

Труба, по которой воздух идет повторно, имеет обильную перфорацию. Пиролизный эффект наступает благодаря разложению топлива при неполном снабжении отсека воздухом. Продукты частичного сгорания дожигаются в другом отсеке. Подобное решение позволяет повысить эффективность сжигания топлива и «добыть» из него максимум тепловой энергии

Но есть ряд других нюансов, которые обязательно должны быть приняты во внимание.

Заключение

Шахтные котлы на твердом топливе из всего модельного ряда твердотопливных нагревательных приборов являются самыми удобными, самыми эффективными и самыми неприхотливыми в эксплуатации. Для каждого из нас, кто имеет свою дачу или загородный дом, такой вид отопительной техники будет лучшим инженерно-техническим решением.

Потребителя подкупает в плане выбора нагревательного оборудования относительно доступная цена шахтных котлов, минимум сложных устройств и механизмов в их конструкции.

Для той категории потребителей, которые хотят получить автономное домашнее отопление, твердотопливные котлы длительного горения шахтного типа обеспечат массу свободного времени, высокий уровень комфорта в доме.
