Пластинчатый теплообменник: принцип действия, схема и особенности работы аппарата

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

• стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
• неподвижную прижимную плиту;
• подвижную прижимную плиту;
• пакет теплообменных пластин;
• уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
• верхнюю несущую базу;
• нижнюю направляющую базу;
• станину;
• комплект стяжных болтов;
• Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

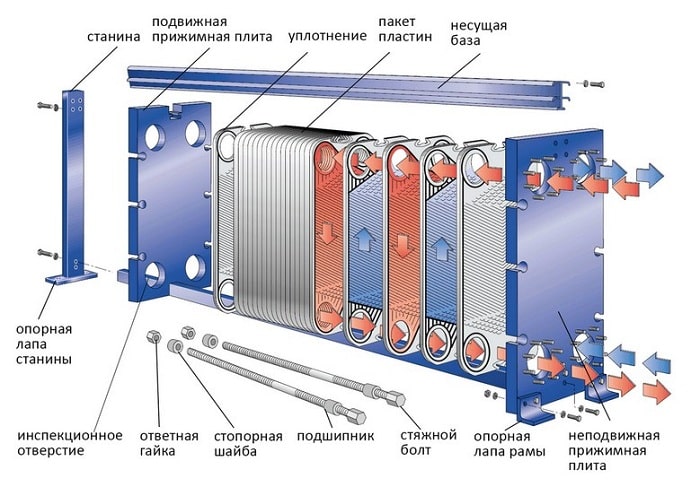

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

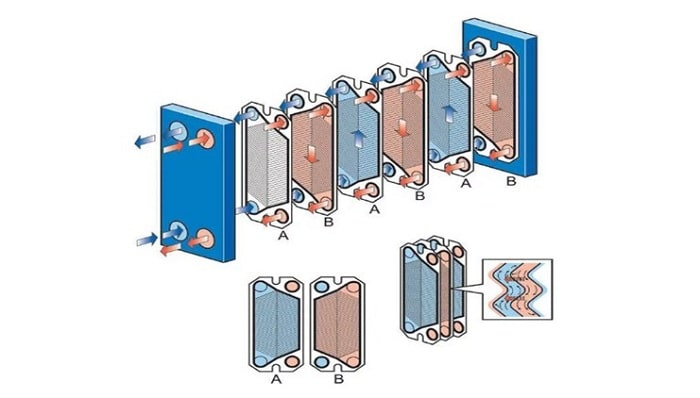

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

• мощности;
• максимальной температуре рабочей среды;
• пропускной способности;
• гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

• при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
• для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
• максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

1. с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
2. со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
3. с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

1. Теплоноситель подается на входные патрубки теплообменника;
2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

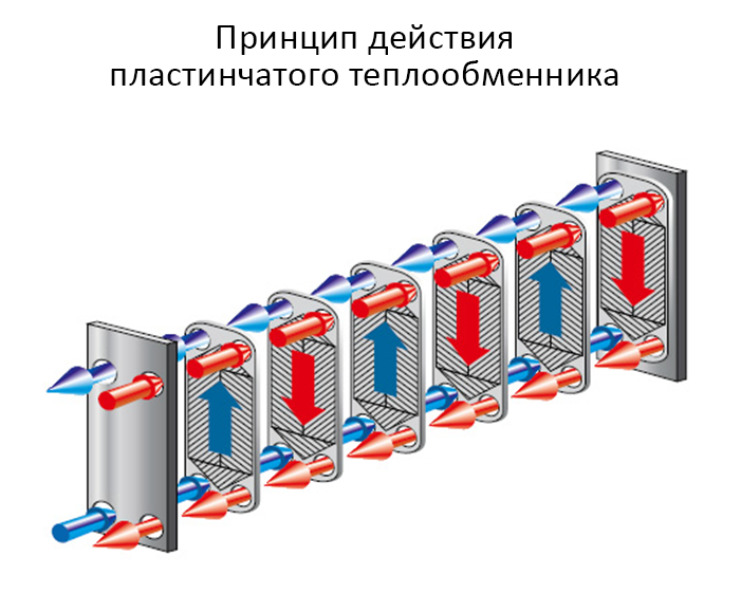

Принцип работы пластинчатого теплообменного аппарата

Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

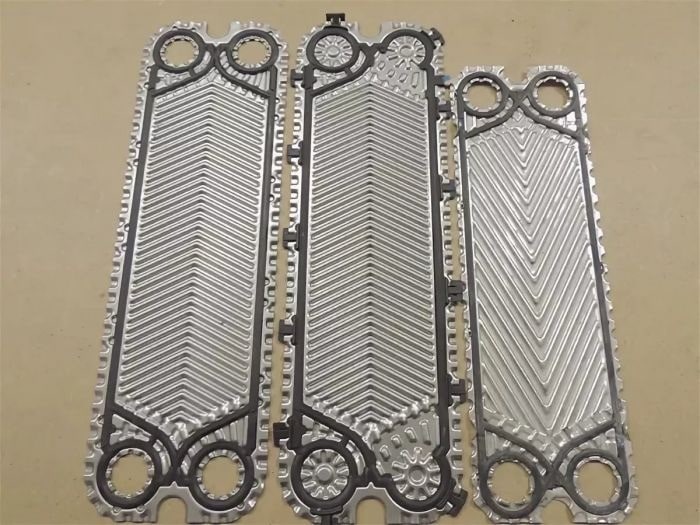

Требования к прокладкам

Для обеспечения полной герметичности профильных каналов и предотвращения утечки рабочих сред, уплотнительные прокладки должны обладать необходимой термостойкостью и достаточной устойчивостью к воздействиям агрессивной рабочей среды.

В современных пластинчатых теплообменниках применяются следующие виды прокладок:

• этиленпропиленовые (EPDM). Применяются при работе с горячей водой и паром в температурном диапазоне от -35 до +1600С, непригодны для жирных и масляных сред;
• NITRIL прокладки (NBR) используются для работы с маслянистыми рабочими средами, температура которых не превышает 1350С;
• VITOR прокладки рассчитаны на работу с агрессивными рабочими средами при температуре не более 1800С.

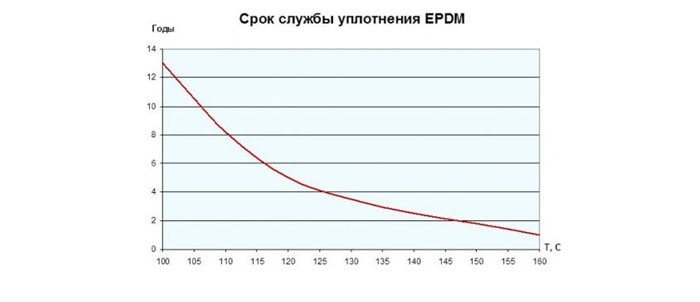

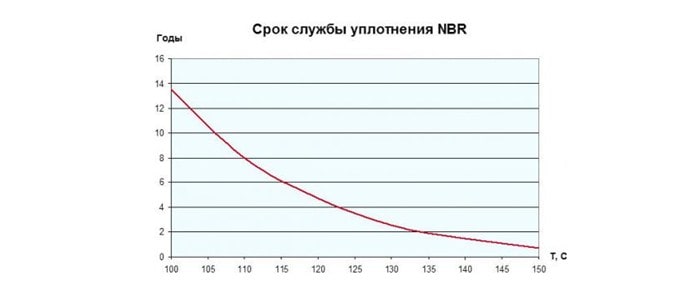

На графиках представлена зависимость срока службы уплотнений от условий эксплуатации:

Что касается крепления уплотнительных прокладок, существует два способа:

• на клей;
• с помощью клипсы.

Первый способ из-за трудоемкости и длительности укладки применяется редко, кроме того, при использовании клея значительно усложняется техническое обслуживание агрегата и замена уплотнений.

Клипсовый замок обеспечивает быстрый монтаж пластин и простоту замены вышедших из строя уплотнений.

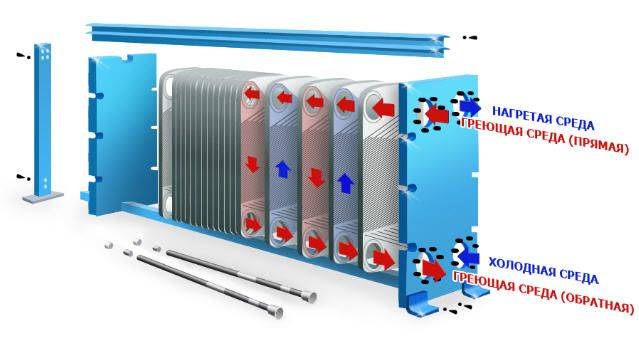

Конструкция теплообменного оборудования

Гофрированные пластины производятся из нержавеющей стали (чаще всего – кислоустойчивой) и соединяются друг с другом при помощи уплотнительных прокладок. Затем эта конструкция крепится к раме (размер зависит от модели оборудования). При этом пластины в любой момент (как до монтажа, так и в процессе эксплуатации) можно убирать или добавлять, что позволяет добиться максимально эффективного коэффициента теплопередачи.

Преимущества пластинчатых теплообменников

Основное назначение таких устройств – это передача тепла между теплоносителями, которые разделены между собой (исключается смешение рабочих сред).

За счет своей конструктивной особенности пластинчатые теплообменники имеют ряд значительно отличающихся технических параметров:

• компактность (теплообменник подбирается согласно требуемым показателям теплоотдачи, чем меньше перепады – тем меньше пластин используется);
• универсальность (может применяться в тепловых пунктах на различных объектах и использоваться в зависимости от требуемой мощности);
• экономичность (стоимость зависит от количества пластин, есть возможность выбора, ремонт обходится заменой изношенного (поврежденного) пакета пластин, а не всей системы);
• температурный диапазон составляет от -50 до +200 ˚С;
• простота обслуживания (очистка осуществляется путем раскручивания болтов прижимной плиты, далее извлекаются пластины с уплотнительными прокладками и производится промывка).

Сферы применения

Пластинчатый теплообменник может использоваться:

Характеристики и расчет

Пластины и уплотнители в качестве главных деталей теплообменных устройств производятся из разных по своим показателям и характеристикам материалов. Во время выбора в пользу определенного изделия основную роль играет его предназначение и сфера применения.

Если рассматривать отопительные системы и ГВС, то в этой сфере чаще всего используются пластины, которые сделаны из нержавейки, и пластичные уплотнители из специальной резины NBR или EPDM. Наличие пластин из нержавеющей стали дает возможность работать с тепловым носителем, нагретым до 120 градусов, в другом же случае теплообменник может разогревать жидкость до 180°C.

Между пластинами  для герметизации расположены прокладки

При применении теплообменников в промышленной сфере и их подключении к технологическим процессам с действием масел, кислот, жиров, щелочей и других агрессивных сред используются пластины, которые сделаны из титана, бронзы и иных металлов. В этих случаях требуется установка асбестовых или фторкаучуковых прокладок.

Выбор теплообменника выполняется с учетом расчетов, которые производятся с помощью специального программного обеспечения.

Во время расчетов необходимо учитывать:

• расход нагреваемой жидкости;
• изначальная температура теплового носителя;
• затраты теплоносителя на отопление;
• необходимая температура прогревания.

В качестве нагревающей среды, которая протекает через теплообменник, может применяться нагретая вода до температуры 90-120°C или пар с температурой до 170°C. Тип теплового носителя подбирается с учетом вида используемого котельного оборудования. Размеры и число пластин выбираются так, чтобы получился теплоноситель с температурой, которая соответствует действующим стандартам — не выше 65°C.

Теплообменник может быть изготовлен из разных видов металла

Необходимо сказать, что главными техническими характеристиками, которые при этом также считаются и основными преимуществами, являются компактные габариты оборудования и возможность обеспечить довольно значительный расход.

Диапазон площадей обмена и вероятных расходов у аппаратов довольно высокий. Самые маленькие из них, к примеру, от компании Alfa Laval, имеют размер поверхности до 1 м² и при этом обеспечивают прохождение количества теплоносителя до 0,3 м³/час. Наиболее же габаритные приборы имеют размер около 2500 м² и расход, который превышает 4000 м³/час.

Виды пластинчатых теплообменных аппаратов и их применение

По способу соединения теплообменных пластин теплообменник может быть:

• разборной;
• паяный;
• полусварной;
• сварной.

Конструкция и принцип работы разборных пластинчатых ТО были описаны выше. Рассмотрим более подробно особенности конструкции и область применения паяных, полусварных и сварных теплообменников.

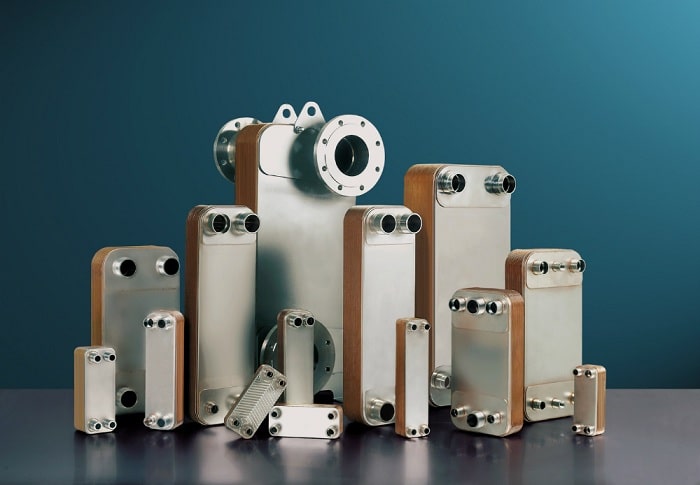

Паяный пластинчатый теплообменник

Агрегат широко используется для:

• нагрева и охлаждения рабочих сред;
• испарения;
• конденсации;
• утилизации и рекуперации тепловой энергии.

Теплообменные пластины ППТО изготавливаются из нержавеющей стали. Сборка пакета осуществляется аналогично с разборными теплообменниками, после чего производится пайка медным или никелевым припоем, в зависимости от агрессивности рабочей среды: для более агрессивных сред используется никель.

К наиболее существенным преимуществам паяных ПТО можно отнести:

• высокую надежность;
• возможность работы в широком температурном диапазоне;
• легкость и небольшие габариты;
• надежность конструкции;
• простоту монтажа и технического обслуживания;
• доступную стоимость.

Особенно хорошо паяные ПТО зарекомендовали себя в холодильных и замкнутых отопительных системах.

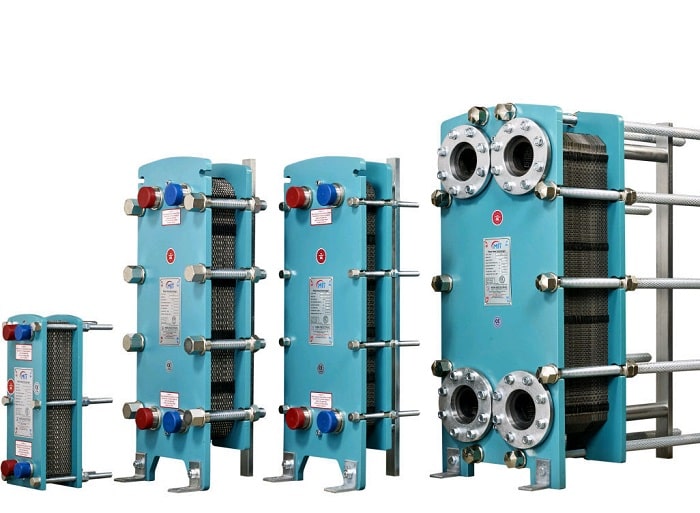

Полусварные пластинчатые теплообменники

Главной конструктивной особенностью полусварных теплообменников является попарное сваривание штампованных пластин, в результате чего формируется отдельный герметичный модуль. Сборка ПСПТО осуществляется также, как и разборного теплообменника, различие состоит в том, что вместо отдельных пластин используются готовые сварные модули.

Между первичными и вторичными модулями устанавливаются прокладки из термостойкой резины. Отсутствие внутренних прокладок позволяет существенно увеличить рабочее давление в системе и температуру рабочей среды.

Благодаря высоким эксплуатационным характеристикам ПСПТО получили широкое распространение следующих областях:

• в системах вентиляции и кондиционирования;
• в химическом и фармацевтическом производстве;
• в пищевой промышленности;
• в системах рекуперации;
• в отопительных системах;
• в системах централизованной подачи горячей воды.

Среди наиболее значимых преимуществ данной конструкции можно выделить:

• широкий диапазон рабочих температур;
• отсутствие герметизирующих прокладок;
• инертность к агрессивным рабочим средам;
• простоту монтажа и технического обслуживания.

В отличии от сборных ПТО, полусварные агрегаты практически полностью исключают возможность неправильной сборки.

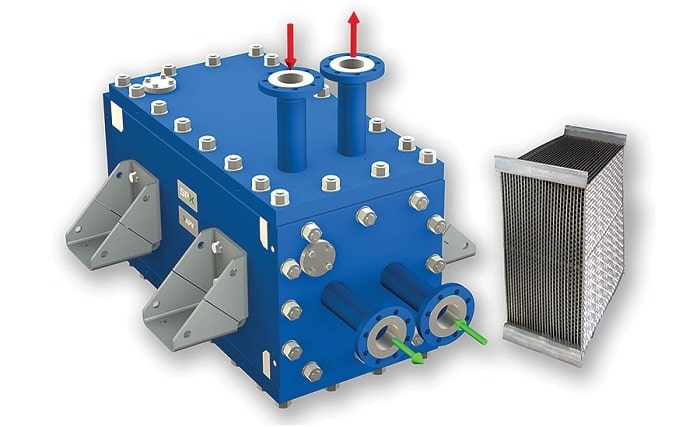

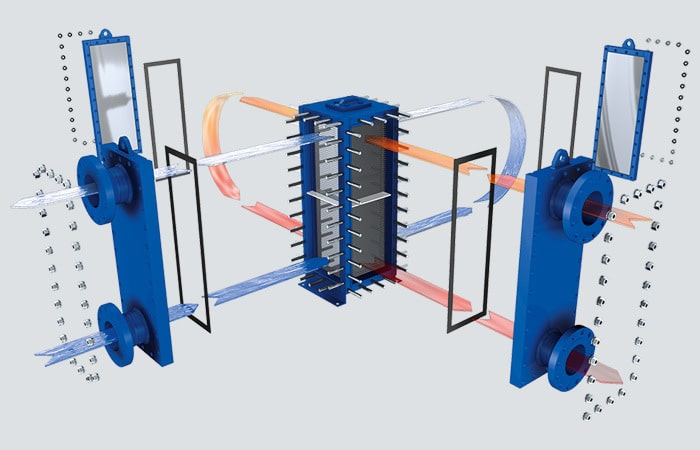

Сварные пластинчатые теплообменники

Отсутствие уплотнений является главной особенностью конструкции сварных теплообменных аппаратов. Гофрированные пластины сварены в один блок, в котором рабочая среда протекает по внутренним каналам, а нагреваемая – по внешним.

Применяются СПТО при работе с агрессивными средами при повышенных температурах и высоком давлении рабочих сред.

Конструктивные особенности сварных теплообменников обеспечивают следующие преимущества:

• компактность;
• высокий коэффициент теплопередачи;
• незначительные теплопотери;
• простоту технического обслуживания.

Отсутствие уплотнений в сварных ПТО обеспечивает полную герметичность рабочих каналов, что позволяет работать в экстремальных условиях.

Типы пластинчатых теплообменников

Пластинчатые теплообменники разделяют по степени доступности поверхности теплообмена для механической очистки и осмотра:

• разборные
• полуразборные (полусварные)
• неразборные (паяные и сварные)

Наиболее широко применяют пластинчатые теплообменникиразборные , в которых пластины отделены одна от другой резиновыми уплотнениями. Монтаж и демонтаж этих аппаратов осуществляют достаточно быстро, очистка теплообменных поверхностей требует незначительных затрат труда.

Подключение пластинчатых теплообменников

Классическая схема подключения пластинчатых теплообменников имеет патрубки входа и выхода теплоносителей на передней плите. В большинстве случаев входы и выходы расположены таким образом, чтобы обеспечить противоток теплообменных сред. Работа пластинчатого теплообменника с противотоком рабочих сред показана на видео:

Существуют конструкции пластинчатых теплообменников, в которых патрубки входа и выхода теплоносителей расположены как на передней, так и на задней плите:

Присоединение к входам и выходам рабочих сред осуществляется с помощью фланцевых соединений, соединений под сварку (стальная труба) или резьбового соединения. Возможно также отсутствие какого-либо патрубка на входе или выходе теплоносителя. В таком случае вокруг отверстия на плите выполняются отверстия с внутренней резьбой под шпильки, с помощью которых можно подсоединить трубопровод с теплоносителем с применением термостойкого резинового или каучукового уплотнения.

Пластины для пластинчатых теплообменников

Серийно выпускаемые пластинчатые теплообменники комплектуют пластинами, штампованными из листового металла толщиной до 1 мм. В качестве материала применяется коррозионностойкая сталь, титан, специальные сплавы. Пластины пластинчатого теплообменника имеют гофрированную поверхность для турбулизации потоков в каналах, что повышает эффективность теплопередачи и препятствует отложению загрязнений. Гофры пластин обычно имеют в сечении профиль равностороннего треугольника. Чем тупее угол, под которых расположены гофры пластины, тем большее сопротивление создается в каналах, чем острее угол, тем меньше сопротивление и выше скорость потоков.

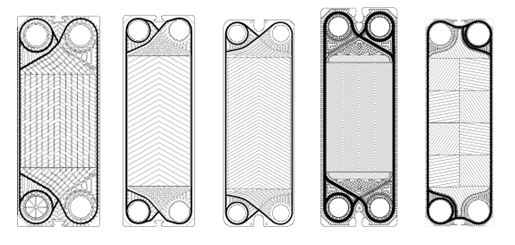

Пластины для пластинчатых теплообменников разборного типа

Схемы обвязки пластинчатого теплообменника

Существует несколько способов подключения ПТО к отопительной системе. Наиболее простым принято считать параллельное включение с регулировочным клапаном, принципиальная схема которого приведена ниже:

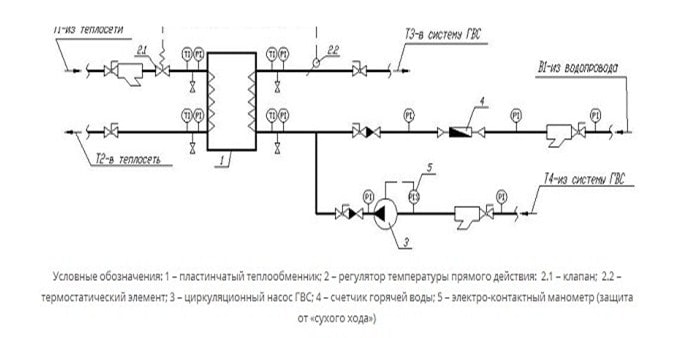

Схема параллельного подключения ПТО

К недостаткам такого подключения можно отнести повышенную нагрузку на отопительный контур и небольшую эффективность нагрева воды при значительной разности температур.

Параллельное подключение двух теплообменников в двухступенчатую схему обеспечит более продуктивную и надежную работу системы:

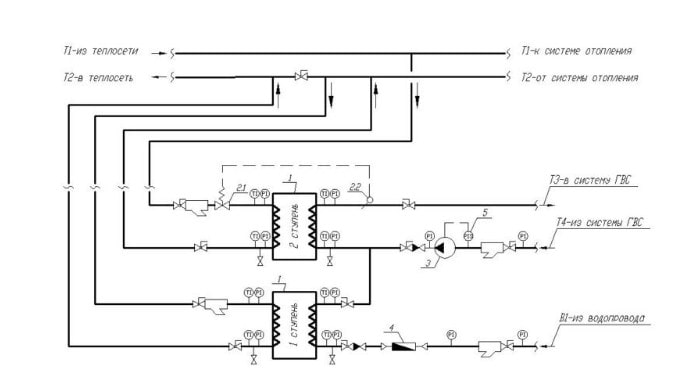

Схема двухступенчатого параллельного подключения

1 – пластинчатый теплообменник; 2 – температурный регулятор; 2.1 – клапан; 2.2 – термостат; 3 – насос циркуляционный; 4 – счетчик расхода горячей воды; 5 – манометр.

Нагревающей средой для первой ступени служит обратный контур отопительной системы, а в качестве нагреваемой среды – холодная вода. Во втором контуре нагревательной средой служит теплоноситель из прямой магистрали отопительной системы, а в качестве нагреваемой среды – предварительно подогретый теплоноситель из первой ступени.

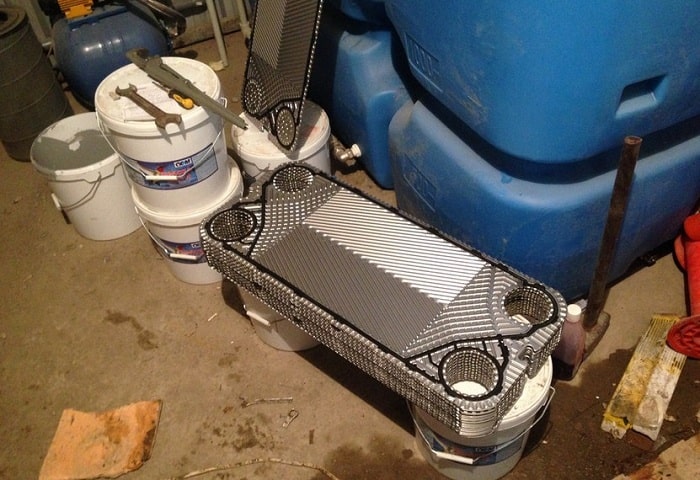

Промывка пластинчатого теплообменника

Функциональность и работоспособность агрегата в значительной степени зависит от качественной и своевременной промывки. Частота промывки обусловлена интенсивностью работы и особенностями технологических процессов.

Методика проведения очистных работ

Образование накипи в теплообменных каналах является наиболее распространенным видом загрязнения ПТО, ведущим к снижению интенсивности теплообмена уменьшению общего КПД установки. Удаление накипи производится с помощью химической промывки. Если помимо накипи присутствуют другие виды загрязнения, необходимо произвести механическую очистку пластин теплообменника.

Химическая промывка

Метод применяется для очистки всех типов ПТО, и эффективен при незначительном загрязнении рабочей зоны теплообменника. Для проведения химической очистки не требуется разборка агрегата, что позволяет значительно сократить время проведения работ. Кроме того, для очистки паяных и сварных теплообменников другие методы не применяются.

Химическая промывка теплообменного оборудования производится в следующей последовательности:

1. специальный моющий раствор вводится в рабочую зону теплообменника, где под воздействием химически активных реагентов происходит интенсивное разрушение накипи и других отложений;
2. обеспечение циркуляции моющего средства по первичному и вторичному контурам ТО;
3. промывка теплообменных каналов водой;
4. слив чистящих препаратов из теплообменника.

В процессе проведения химической очистки особое внимание следует уделить окончательной промывке агрегата, поскольку химически активные компоненты моющих средств могут разрушить уплотнения.

Наиболее распространенные виды загрязнений и способы очистки

В зависимости от используемых рабочих сред, температурных режимов и давления в системе, природа загрязнений может быть различной, поэтому для эффективной очистки необходимо правильно подобрать моющее средство:

• очистка от накипи и металлических отложений используются растворы фосфорной, азотной или лимонной кислоты;
• для удаления оксида железа подойдет ингибированная минеральная кислота;
• органические отложения интенсивно разрушаются гидроксидом натрия, а минеральные – азотной кислотой;
• жировые загрязнения удаляют с помощью специальных органических растворителей.

Поскольку толщина теплообменных пластин составляет всего 0,4 – 1 мм, особое внимание следует уделять концентрации активных элементов в моющем составе. Превышение допустимой концентрации агрессивных компонентов может привести к разрушению пластин и уплотнительных прокладок.

Широкое применение пластинчатых теплообменников в различных отраслях современной промышленности и коммунального хозяйства обусловлено высокой производительностью, компактными габаритными размерами, простотой монтажа и технического обслуживания. Еще одним преимуществом ПТО является оптимальное соотношение цена/качество.

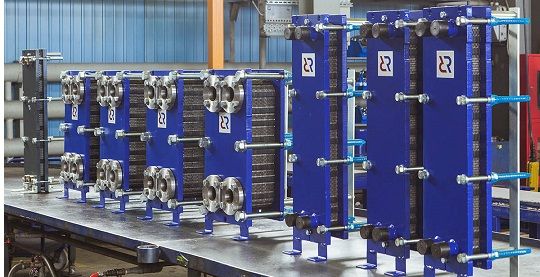

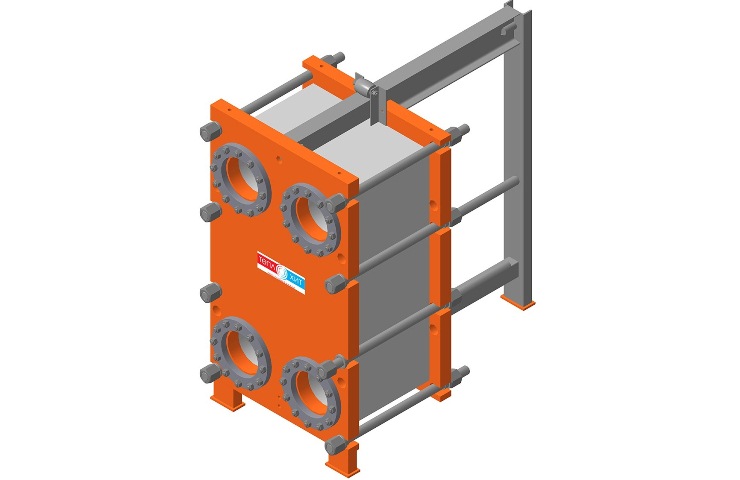

Разборные пластинчатые виды

Преимущества

• минимум затрат на производство
• минимальная стоимость монтажа
• производительность подлежит регулировке
• простота эксплуатации и ремонта
• низкие расходы на эксплуатацию
• время простоя минимально
• небольшая энергоемкость

Применение

• отопительные системы
• жилые здания и помещения
• бассейны
• холодильные и климатические аппараты
• системы снабжения горячей водой
• тепловые пункты

Сравнение пластинчатых теплообменников с кожухотрубными аналогами

Характеристика	Кожухотрубные теплообменники	Разборные пластинчатые теплообменники
Коэффициент теплопередачи (условно)	1	3 — 5
Разность (возможная) температур теплоносителя и нагреваемой среды на выходе	Не менее 5-10 °С	1 — 2 °С
Изменение площади поверхности теплообмена	Невозможно	Допустимо в широких пределах, кратно количеству пластин
Внутренний объем (условно)	100	1
Соединение при сборке	Сварка, вальцовка	Разъемные
Доступность для внутреннего осмотра и чистки	Неразборный, труднодоступен, простая замена частей невозможна; возможна только промывка	Разборный. Легко доступный осмотр, обслуживание и замена любой части, а так же механической промывки пластин.
Время разборки	90 — 120 мин.	15 мин.
Материал трубок (пластин)	Латунь или медь	Нержавеющая сталь
Уплотнения	Неразборный. Простая замена невозможна	Уплотнения бесклеевые легко меняются на новые. Жестко зафиксированы в каналах пластины. Отсутствие протечек после механической чистки и сборки
Обнаружение течи	Невозможно обнаружить без разборки	Немедленно после возникновения, без разборки
Подверженность коррозии при температуре более 60 °С	Да	Нет
Чувствительность к вибрации	Чувствителен	Нечувствителен
Вес в сборе (условно)	10 — 15	1
Теплоизоляция	Необходима	Не требуется
Ресурс работы до кап. ремонта	5 — 10 лет	15 — 20 лет
Габариты (условно)	5-6	1
Специальный фундамент	Требуется	Не требуется
Стоимость (условно)	в зависимости от назначения и схемы присоединения 0,75 – 1,0	1,0
