Подключение вытяжного вентилятора в ванной и туалете: обзор схем и советы по проведению монтажа

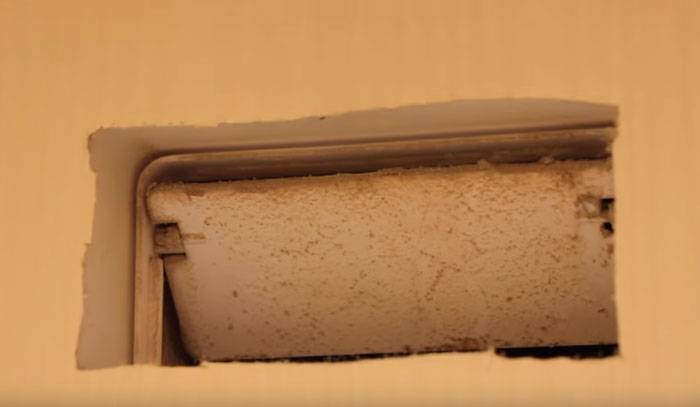

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

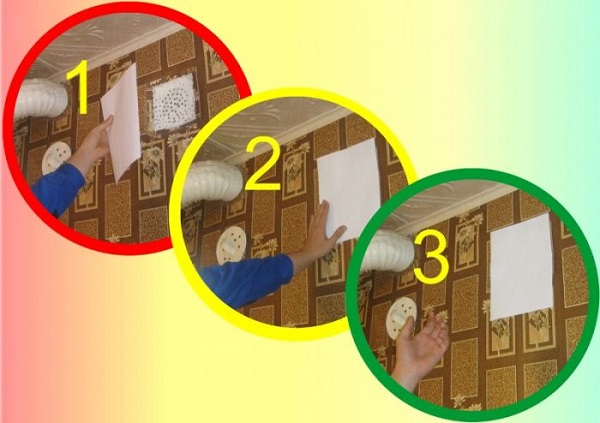

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Требования вытяжного оборудования в ванной

В соответствии с нормативными документами, чтобы создать нормальный воздухообмен, нужно придерживаться таких показателей:

• 8-10 кв.м/ч. на 1 куб. для совмещенного санузла;
• 6-8 кв.м/ч. – для ванной.

Объем отработанного воздуха из этих помещений составляет больше 30 куб./ч. Допустимая норма 30 Дб – если выше, то для людей этот звук будет слишком громким и раздражающим.

Что оценивается при выборе вентилятора для ванной?

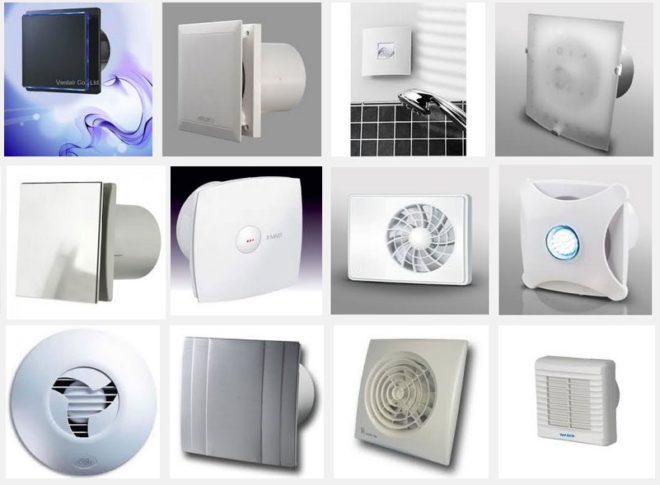

Приобретая вентилятор для ванной комнаты, приходится отталкиваться от нескольких критериев оценки этого прибора.

• Производительность вентилятора. Этот параметр показывает, какой объём воздуха в единицу времени способен перекачать прибор.

Обычно производительность у компактных накладных осевых вентиляторов лежит в пределах от 50 до 200 и даже более м³/час. Если посмотреть на требования СНиП и СанПиН, то минимальная производительность вытяжной вентиляции в ванных и санузлах должна составлять 25 м³/час. Но так как отдушина в ванной участвует еще и в общей схеме естественной вентиляции дома или квартиры, этот показатель должен быть побольше. Он рассчитывается по специальной методике, исходя из норм притока воздуха в жилые помещения, которые, в свою очередь, зависят от их объема и количества проживающих.

В данной статье мы не будем на этом останавливаться. Можно лишь сказать, что практика показывает следующее. Для установки в ванной чаще всего достаточно вентилятора, способного перекачать 80÷100 м³/час. Слишком завышать этот показатель тоже не стоит. Может случиться, что чрезмерно мощный поток нарушит нормальную работу вентиляционного стояка. И вытянутые объемы воздуха вместе со всеми запахами и парами начнут забрасываться соседям.

Каноны естественной вентиляции

Правильно спланировать работу естественной вентиляции дома или квартиры – не столь просто, как может показаться. И все же это вполне решаемая задача, если знать, от чего отталкиваться. В статье нашего портала «Естественная вентиляция в частном доме» приведены все необходимые нормативы, разъяснен алгоритм расчета такой системы, имеется удобный онлайн-калькулятор.

• Установочные размеры. В ванных комнатах, как правило, устанавливаются накладные модели. И в первую очередь оценивается диаметр выходного патрубка вентилятора. Стандартные значения – 100, 120, 125, 150 мм. Есть и больше – но для ванной это неактуально. Вообще, удобнее всего, наверное, приобретать модель патрубком 100 мм. Такие вентиляторы компактны, обладают достаточной производительностью, легко устанавливаются в канал диаметром 110 мм, в качестве которого можно использовать отрезок обычной канализационной полипропиленовой трубы. Если производительности недостаточно, или есть сомнения в том, что не будет препятствий для естественной вентиляции, подойдут диаметры 120 или 125 мм. Выше – вряд ли оправдано для рассматриваемого случая.

Видео: советы по выбору вентилятора для ванной комнаты.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

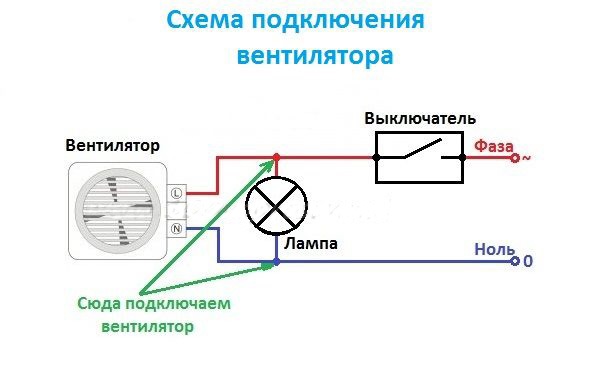

Подключение от лампочки

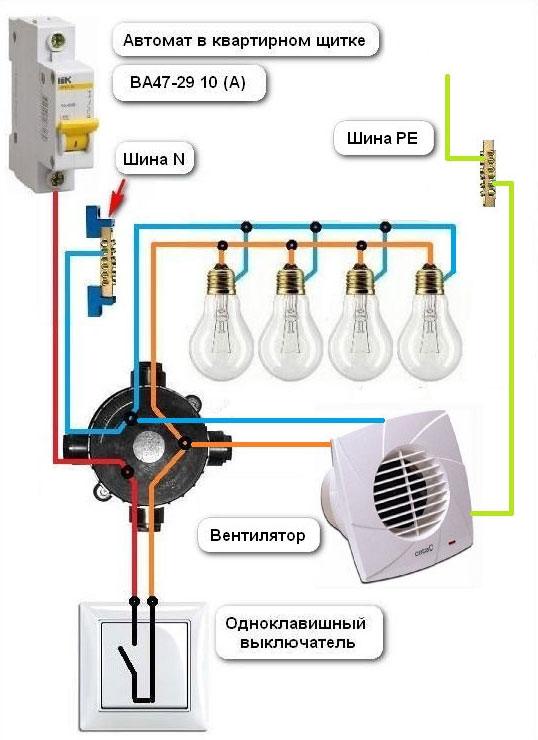

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

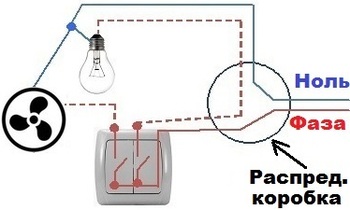

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

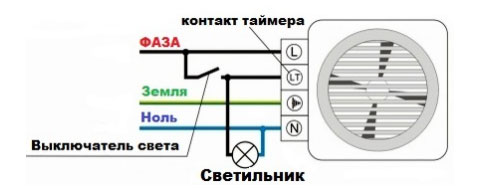

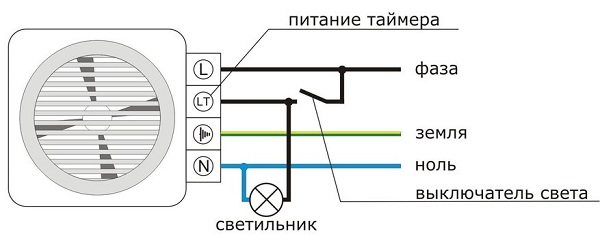

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

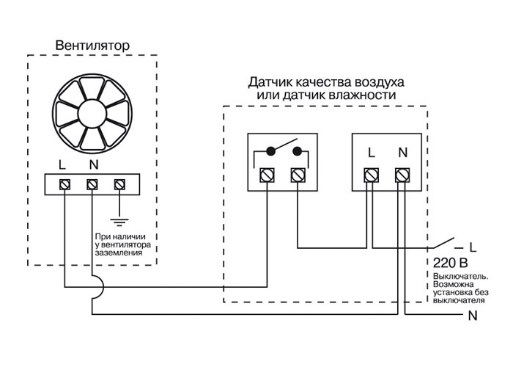

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Самостоятельный выключатель

Схема принципа работы вентиляции

При установке вентилятора в ванной своими руками можно провести отдельную проводку для прибора, подключив его через самостоятельный выключатель. Вариант включения устройства через шнур полностью аналогичен этому методу, однако более удобен из-за отсутствия необходимости прямого доступа к вентиляции.

Наиболее распространённым является способ включения через двухклавишный выключатель, то есть, на выходе из ванной комнаты, вместо обычного выключателя освещения монтируется новый – двухклавишный.

Такой вид выключателя не подходит только в случае повышенной влажности воздуха в помещении.

Необходимые инструменты и материалы

Заранее нужно приготовить:

• дрель;
• сверла;
• изоляционная лента;
• пассатижи;
• отвертка;
• шурупы.

Для подключаемого прибора требуются:

• отвертка;
• нож;
• электропровод;
• клеммы;
• выключатель.

Нелишним будет установить декоративную коробку для проводки.

Монтаж вентилятора

Вентилятор в ванной не должен бояться влаги

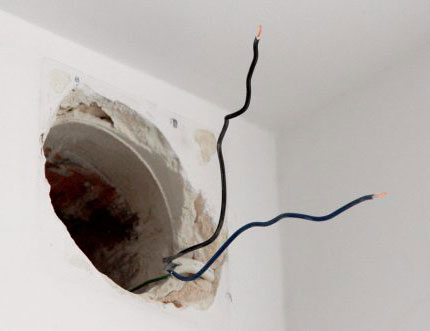

Прежде чем устанавливать электровентилятор для ванной комнаты, нужно убедиться, что будут соблюдаться несколько условий:

• наличие нормально функционирующего канала вентиляции;
• наличие под дверью в ванную щели для циркуляции воздуха;
• вентилятор должен быть выбран правильно.

Для ванной следует отдать предпочтение влагозащищенным моделям. Процесс самостоятельного монтажа состоит из следующих шагов:

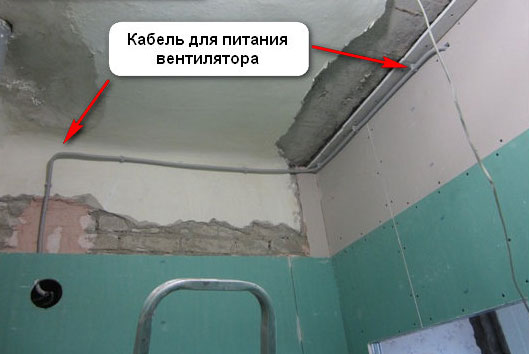

• прокладывание кабеля;
• подготовка места для монтажа, расширение канала вентиляции по необходимости;
• подключение вентилятора к сети через компоненты крепления и коммутации;
• установка кулера в канал вентиляции;
• финальные отделочные работы – заделка пеной пустот, шпаклевка.

Подключение вентилятора в ванной к выключателю отдельно от света:

• снять переднюю решетку;
• подсоединить провода к вентилятору через клеммные колодки с соблюдением маркировки (синий – ноль, красный, белый, черный – фаза);
• закрепить корпус вентилятора в отверстии в стене;
• установить на вентилятор сетку.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

• протягивание проводов через отверстие, которое позже нужно будет заделать;
• провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

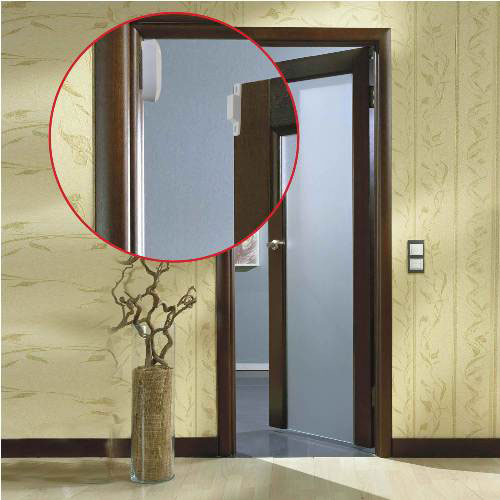

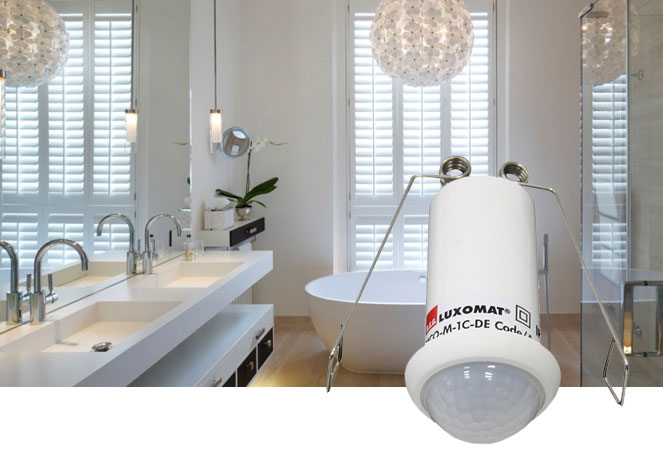

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

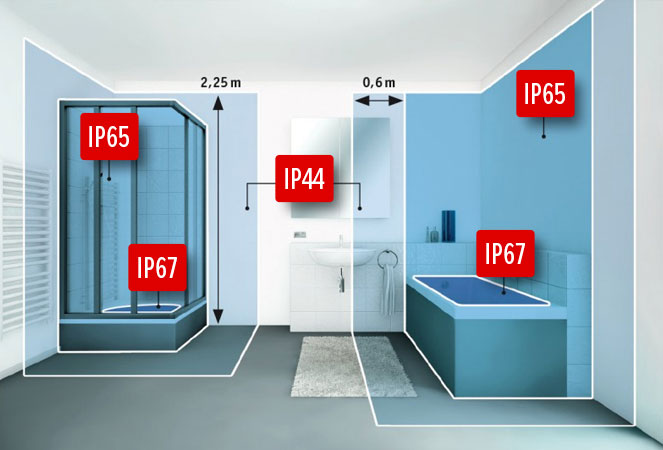

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

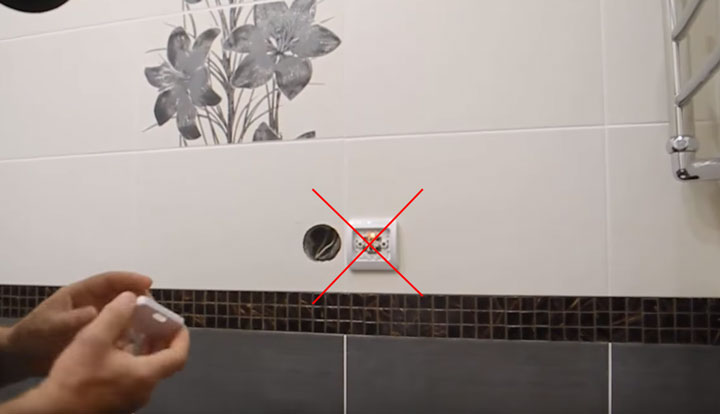

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

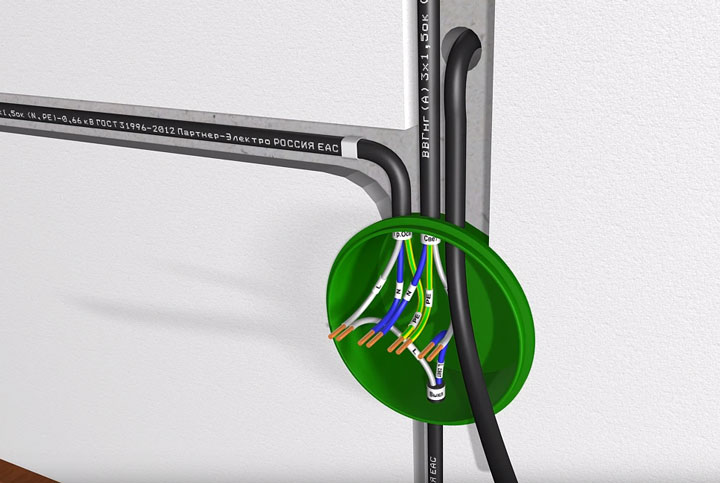

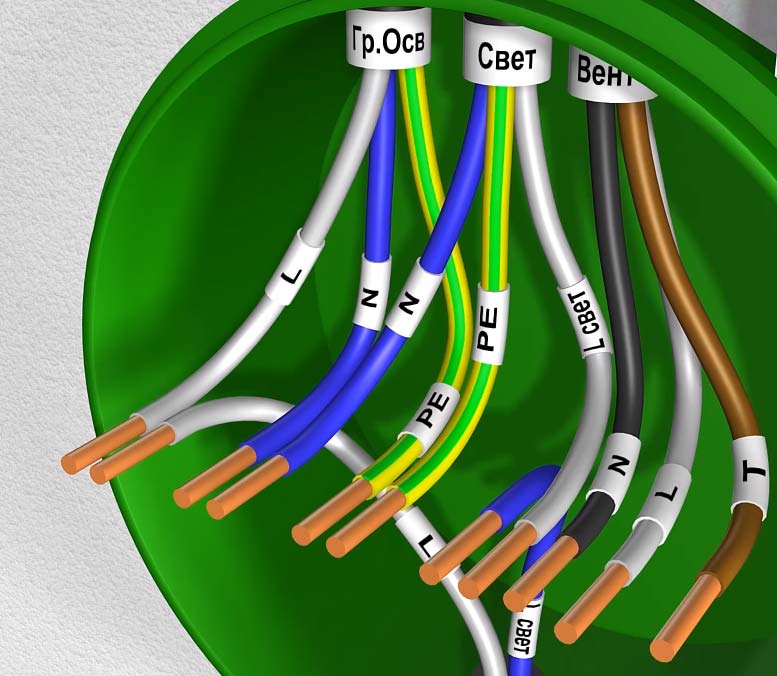

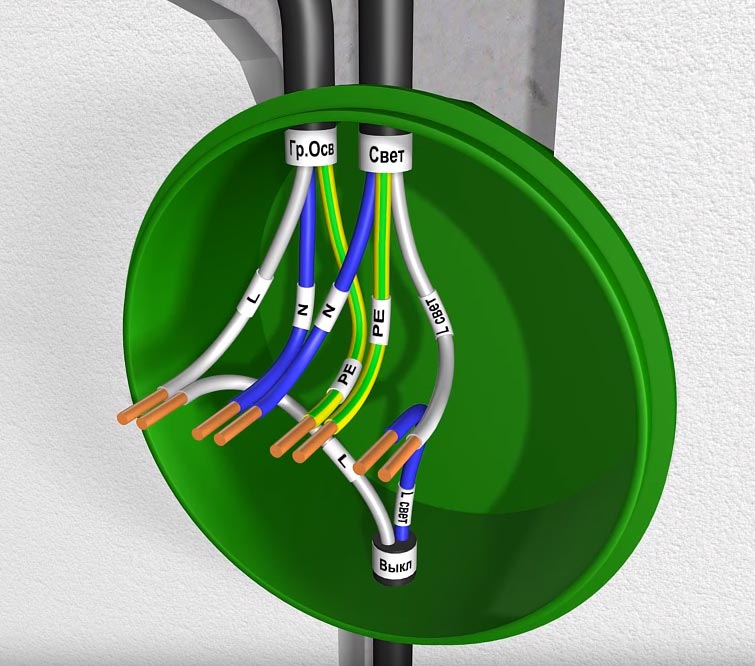

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй — это питание приходящее с распредщитка (Гр.Осв)

• третий — идет на светильники в ванной комнате (Свет)

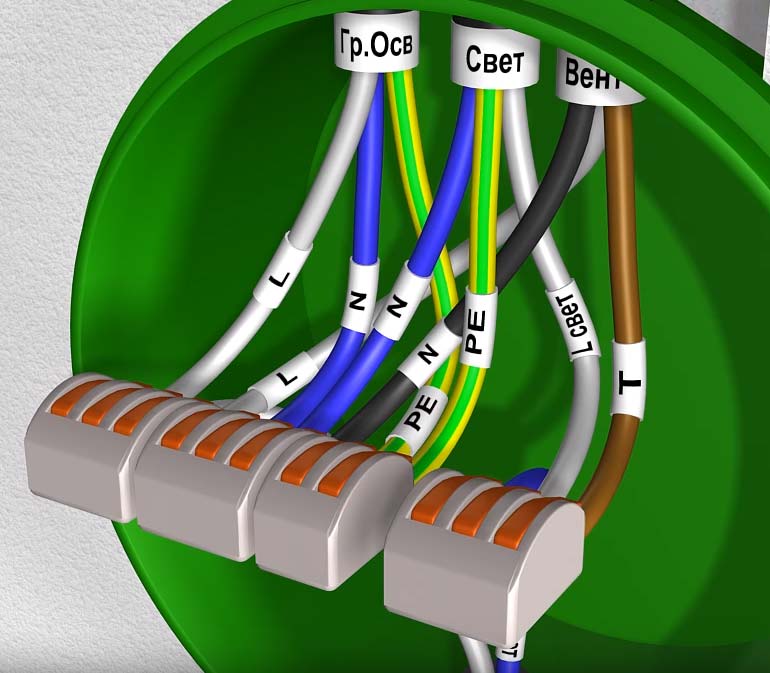

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

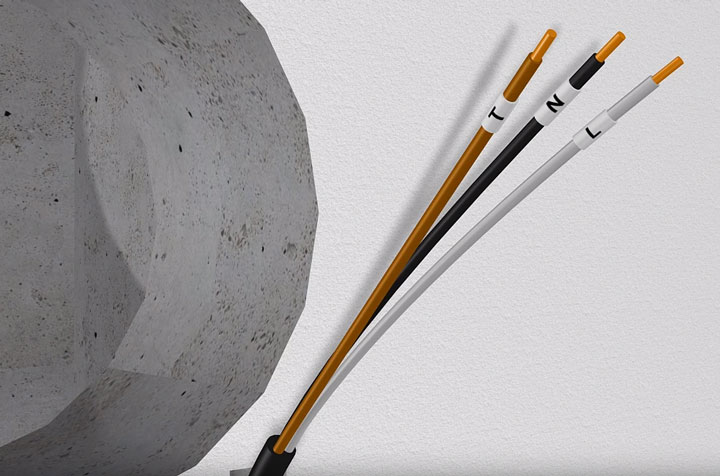

Концы кабеля зачищаются с обоих сторон и подписываются.

• L-фаза питания

• T-фаза для управления вытяжкой посредством таймера

• N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

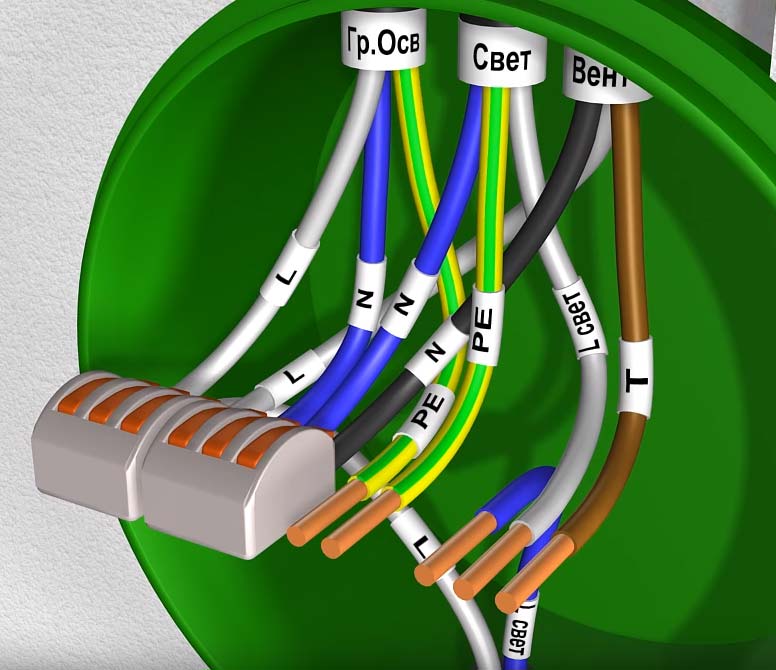

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

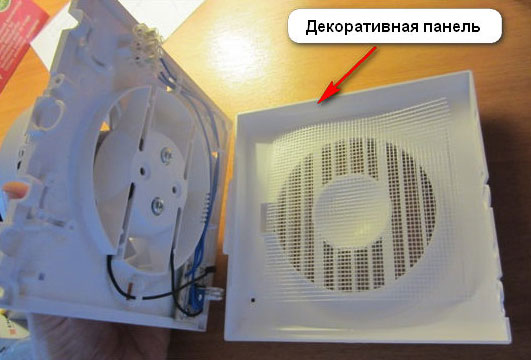

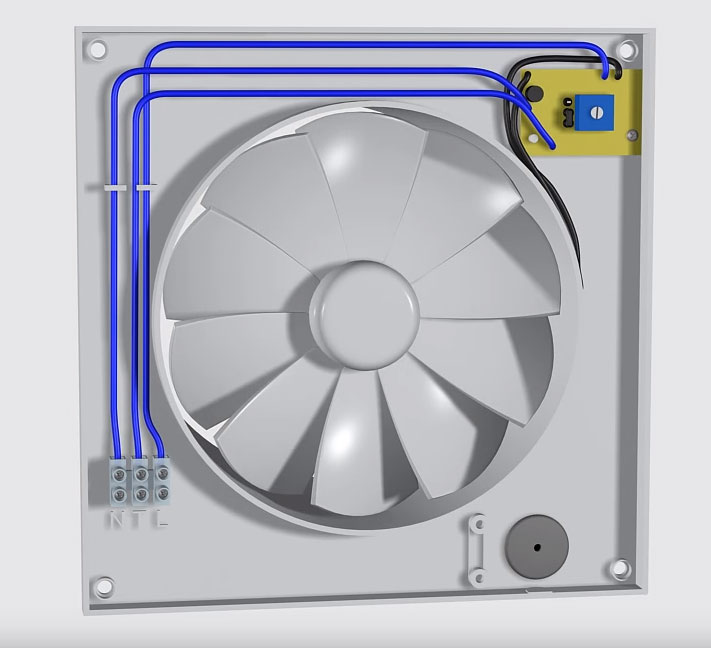

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

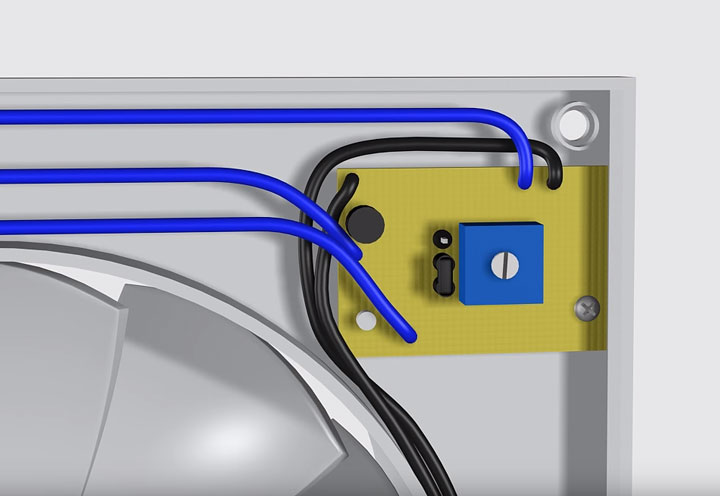

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

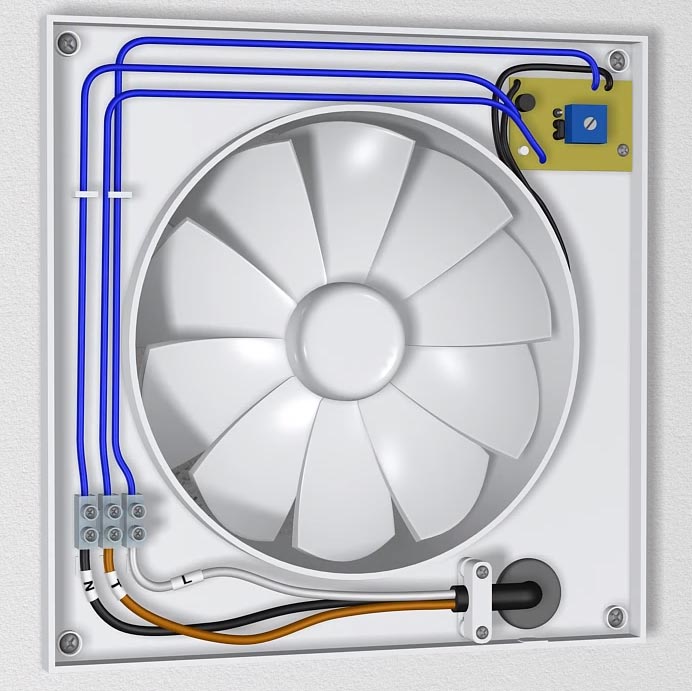

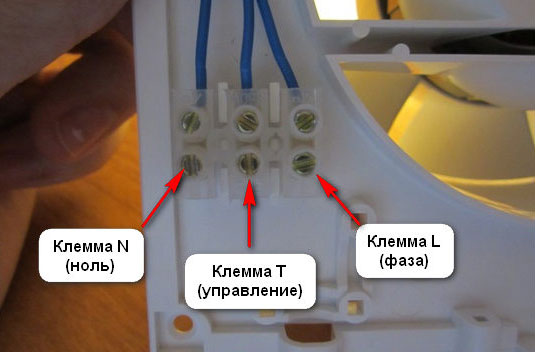

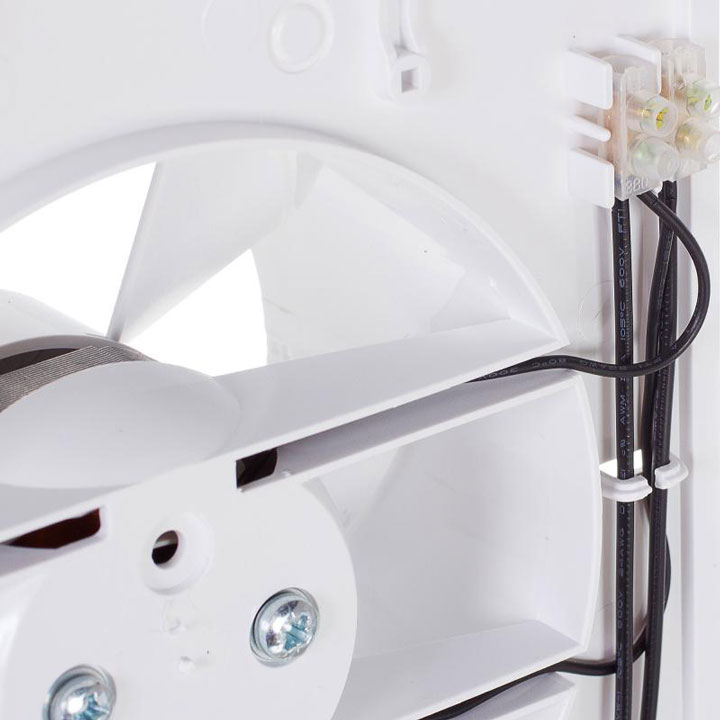

Теперь подключаете кабеля на соответствующие клеммы:

• фазную жилу питания L — к клемме с аналогичной маркировкой

• фазу таймера вентилятора — на средний контакт с надписью Т

• нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

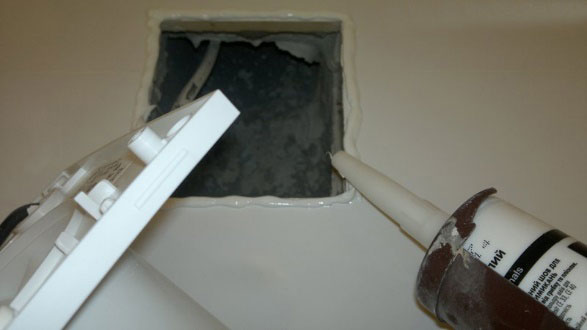

Крепеж лучше всего делать на клей или герметик.

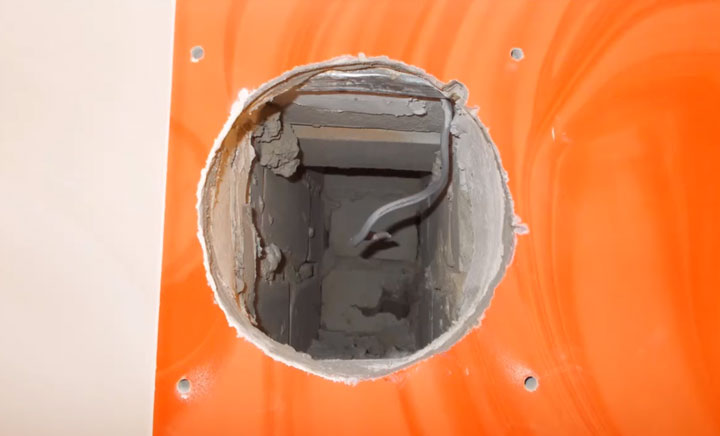

Сверлить отверстия под дюбеля зачастую проблематично:

• либо отверстия расположены близко от края плитки

• либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

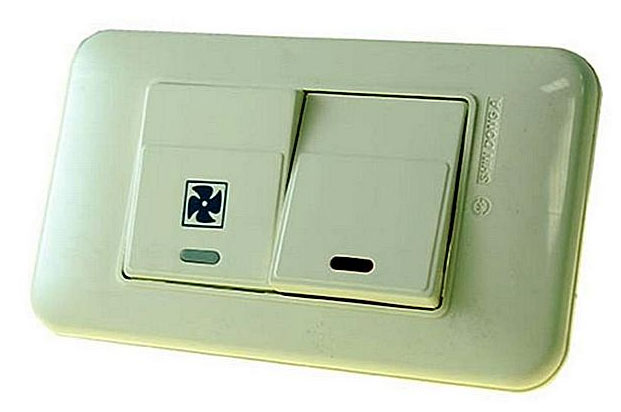

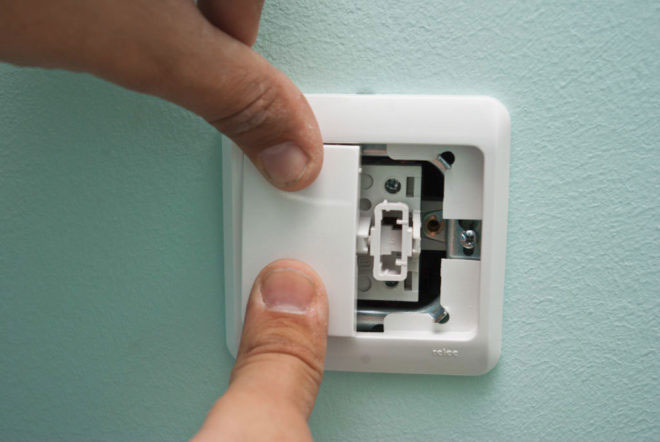

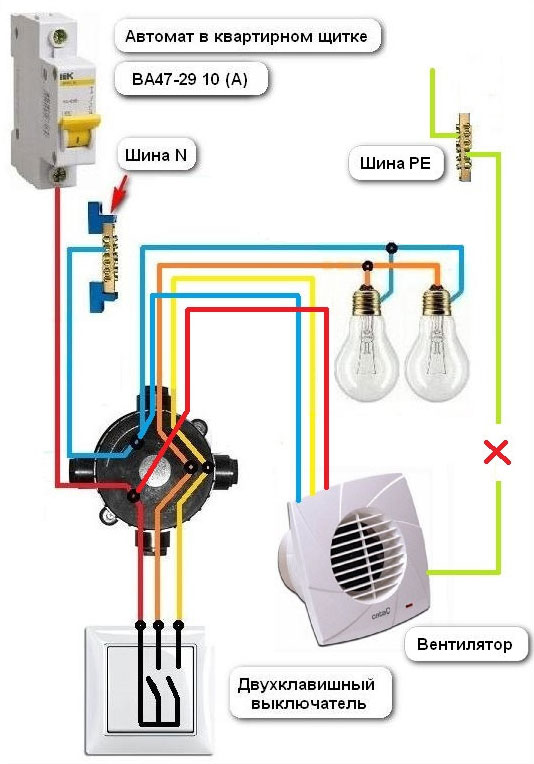

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

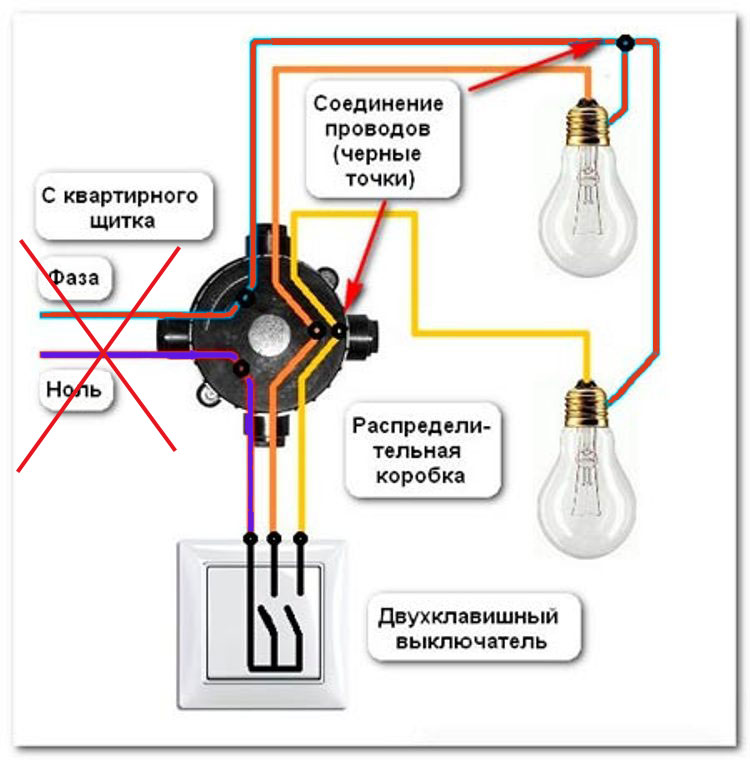

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

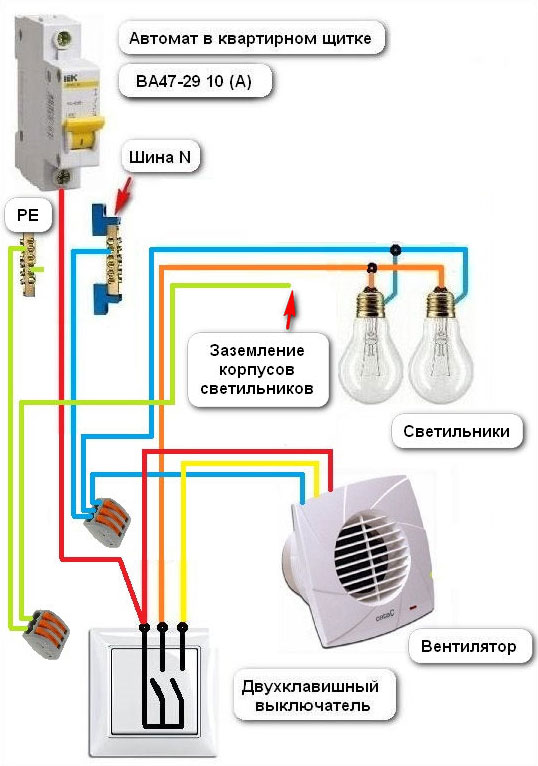

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

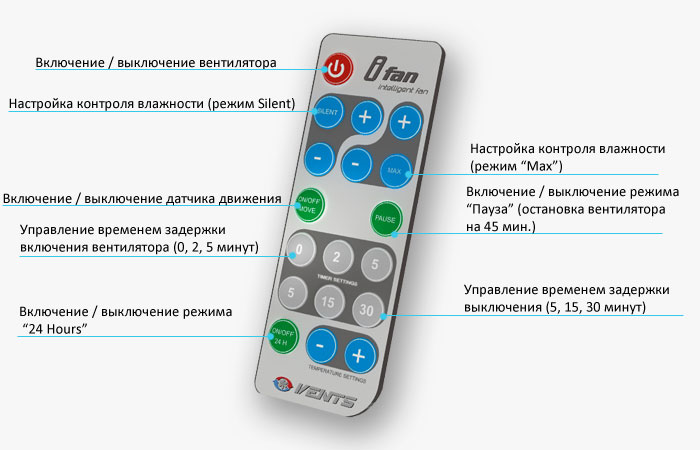

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

• напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

• через отдельную клавишу выключателя света

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

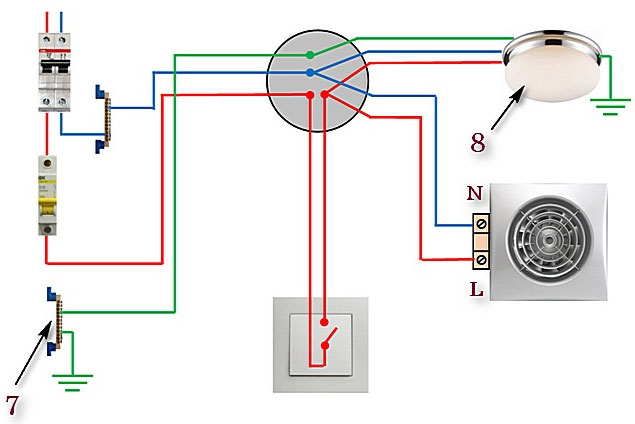

К отдельному выключателю

Это наиболее распространенный вариант подключения.

Потребуется выполнить следующую коммутацию проводов:

• соединяются и изолируются нулевые жилы вентиляционного агрегата и электрической сети;
• фазы вытяжки и выключателя спариваются аналогичным образом;
• к входной клемме выключателя подводится фазная жила электросети.

Важное условие — подключение заземляющего контура.

К совместному со светом выключателю

Удобно, когда вентиляционный агрегат запускается одновременно с включение осветительных приборов. Наиболее практичный вариант — совмещение с двух- или трехклавишным выключателем. В соответствующее отверстие устанавливают подрозетник. В нем производят электрическую коммутацию.

Входная клемма соединяется с фазной жилой питающей сети. Выходящий контакт замыкается на фазу климатического агрегата. После подключения необходимо проверить надежность соединения и целостность изоляции. Затем в подрозетнике фиксируют рабочий механизм и устанавливают крышку с клавишами.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.

Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет.  В качестве примеров читатель может посмотреть подборку видеосюжетов.

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Видео: Как рекомендует производитель — монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

Видео: Как поступают многие — фиксация вентилятора к керамической облицовке стены на клей.

А есть и вовсе оригинальные способы установки.

Видео: «Ни вашим, ни нашим» — оригинальный способ установки вентилятора на уплотнительные кольца

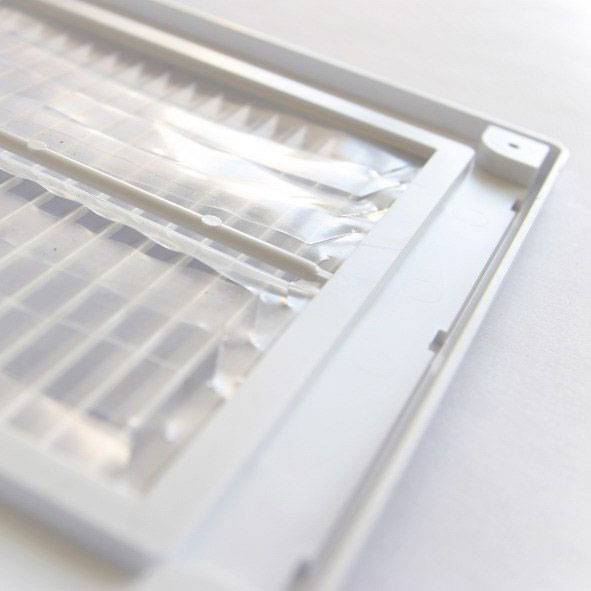

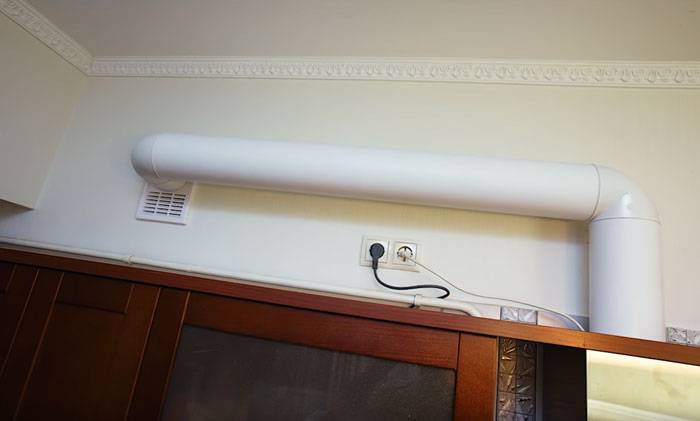

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.
